Características constructivas

de las cabinas de seguridad láser

Materiales y paneles

Las cabinas de seguridad láser LASERKUBIK están formadas por paneles de alta robustez diseñados para garantizar estabilidad, durabilidad y protección láser certificable.

  • Paneles de acero lacado: alta resistencia mecánica y excelente comportamiento frente al impacto del haz.
  • Paneles sándwich metálicos: combinan rigidez estructural con aislamiento térmico.
  • Paneles de protección láser certificados: fabricados específicamente para atenuar la radiación según normativa IEC/EN 60825-4.
  • Ventanas de observación con filtros ópticos: permiten supervisar el proceso manteniendo la protección necesaria, si el análisis del riesgo por parte de nuestros RSLs lo permite.
Materiales disponibles
  • Superficies interiores estables y resistentes a vibraciones.
  • Alta planimetría, ideal para integrar maquinaria, robots o accesorios.
  • Opciones ignífugas y resistentes a atmósferas exigentes.
  • Mantenimiento muy bajo gracias a los acabados industriales de larga vida útil.
Prestaciones destacadas

Diseño a medida

LASERKUBIK permite diseñar cualquier cabina a medida según proceso, características del láser y tamaño de la instalación.

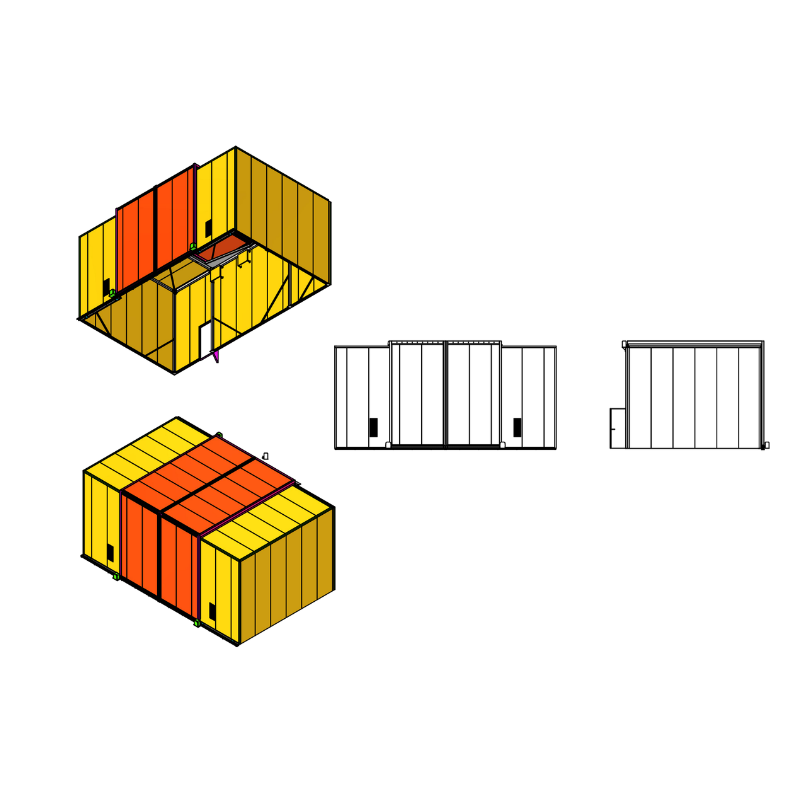

Opciones de diseño modular
  • Configuración por módulos ensamblables
  • Cabinas pequeñas, medianas o de gran formato para piezas voluminosas
  • Estructuras ampliables o reconfigurables en el futuro
  • Integración directa con robots, mesas de trabajo, transportadores o pórticos
Ventajas del diseño a medida
  • Se adapta a las necesidades de la instalación sin limitar la productividad
  • Permite optimizar flujos de trabajo, accesos y mantenimiento
  • Reducción de costes respecto a estructuras soldadas o fijas.
  • No se compromete la protección
  • El análisis de los riesgos permite utilizar materiales o soluciones caras sólo cuando y donde sea necesario

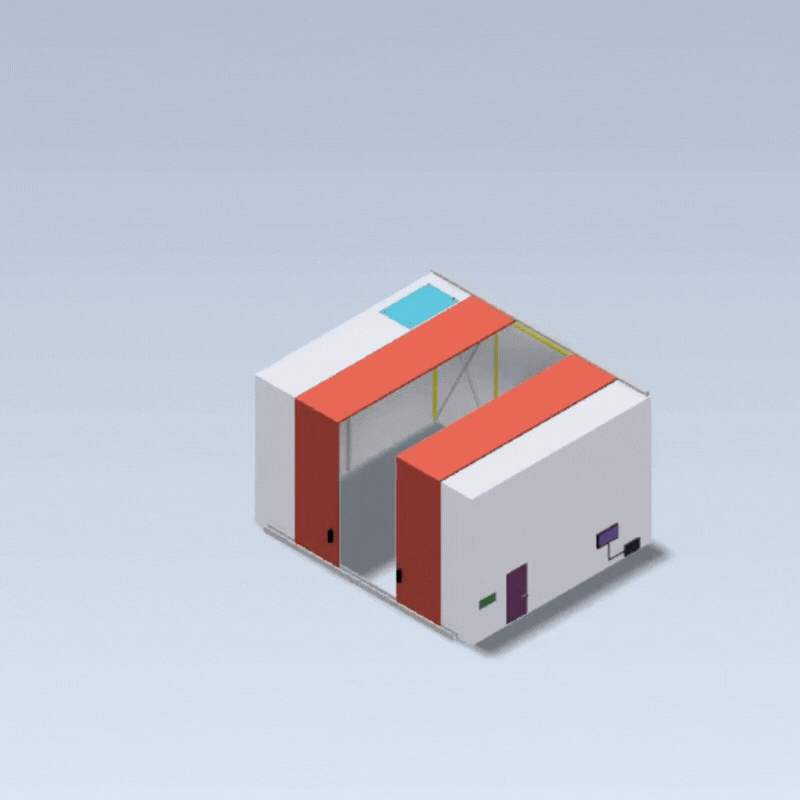

Puertas y accesos

El sistema de puertas es clave para la seguridad y la ergonomía. LASERKUBIK dispone de múltiples configuraciones para integrarse en cualquier tipo de operación.

Tipos de puertas
  • Puertas abatibles: ideales para cabinas compactas o accesos rápidos.
  • Puertas correderas manuales o automáticas: optimizan el espacio y permiten cargas voluminosas.
  • Puertas motorizadas: recomendadas para procesos automatizados y líneas robotizadas.
  • Puertas de seguridad certificables con enclavamiento integrado.
  • Diseño robusto y de baja fricción para ciclos repetitivos.

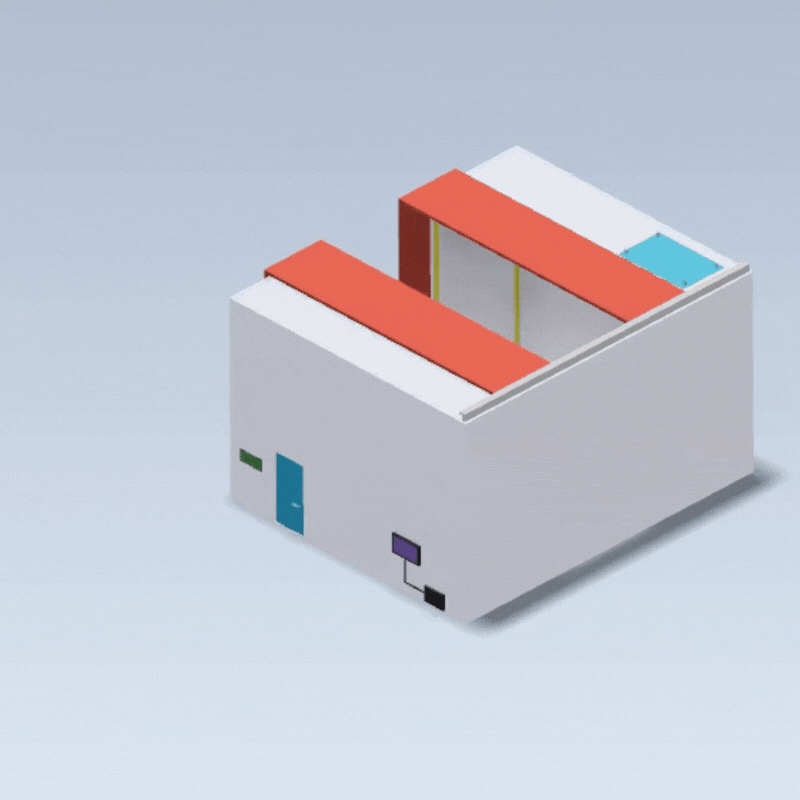

  • Posibilidad de incluir ventanas de protección láser.
  • Compatibles con interlocks, sensores de posición y señales de parada del láser.
Características del sistema de accesos

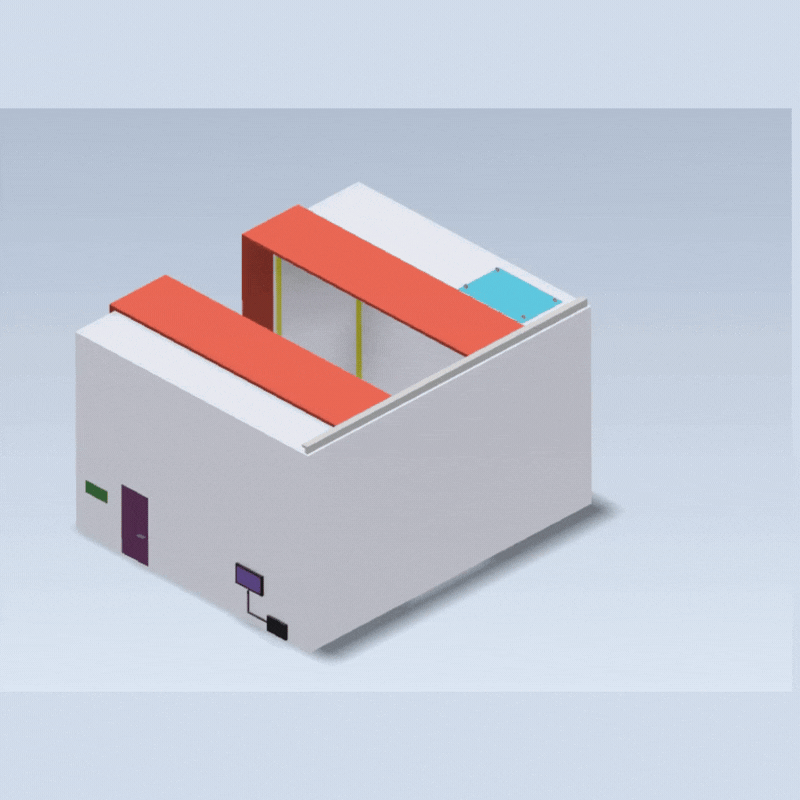

Techo practicable

El techo practicable facilita el acceso superior para mantenimiento, integración de equipos y manipulación de piezas grandes.

Características
  • Secciones abatibles o desmontables
  • Preparación para extracción de humos, iluminación o pasacables superiores
  • Estructura reforzada para evitar deformaciones por vibraciones
  • Ideal para robots, grúas puente o equipos suspendidos

Orificios y ventilación (pasacables, buzones, laberintos)

Las cabinas de seguridad láser LASERKUBIK están formadas por paneles de alta robustez diseñados para garantizar estabilidad, durabilidad y protección láser certificable.

  • Pasacables para fibra láser, sensores o alimentación eléctrica
  • Buzones / puertos de transferencia para introducir pequeñas piezas sin abrir puertas
  • Sistemas de laberinto óptico: diseñados para permitir ventilación o extracción minimizando fuga de radiación
  • Entradas técnicas personalizadas para sistemas neumáticos, hidráulicos o aspiración
Tipos de soluciones
  • Garantizan la continuidad del proceso sin comprometer la seguridad
  • Facilitan la integración con maquinaria existente
  • Aseguran una correcta ventilación y evacuación de humos
Características

¿Qué características constructivas serán necesarias para sus cerramientos LASERKUBIK?

Podemos diseñar una solución a medida para su proceso, analizar los riesgos y certificar la instalación de acuerdo con la normativa vigente.

Solicite asesoramiento técnico
